金屬結構工程常見定額名詞解釋
金屬結構:亦稱鋼結構,指由金屬材料制成的結構。金屬結構通常由型鋼和鋼板制成E
鋼柱、鋼桁架等構件鉏成;各構件是經過截、斷、鉚、焊組成,構件或部件之間采用焊鏠、螺栓或鉚釘連接而組成。
鋼柱:鋼柱一般由鋼板焊接而成,也可由型鋼單獨制作或組合成格構式鋼柱。焊接鋼柱按截面開式可分為實腹式柱和格構式柱,或者分為工字形、箱形知和T形柱;按截面尺寸大小可分為：一般組合截面和大型焊接柱。

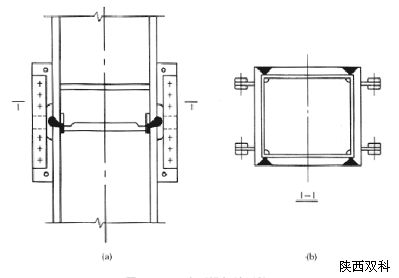

鋼粱:鋼梁的種類較多,有普通鋼粱、吊車粱、單軌鋼吊車梁、制動粱等。截面以工字形居或用鋼板焊接,也可采用桁架式鋼梁、箱開梁或貫通型粱等。如圖是工字形梁與箱開柱的連接圖。
制動梁:制動梁是防止吊車粱產生側向變曲,用以提高吊車粱的側向剛度,并與吊車粱連接在一起的一種構件。
鋼屋架:鋼屋架是指用鋼材(型材)制作的承受屋面全部荷載的承重結構,一般是釆用等于或大于L4驅4和L553X4的角鋼或其他型鋼焊接而成,桿件節點處采用鋼板連接,雙角鋼中間夾以墊板焊成桿件。
輕型鋼層架:輕型鋼層架是由小角鋼(小于L45X4或L5636X4)和小圓鋼(≥12m)構成的鋼屋架。杄件節點處一般不使用節點鋼板,而是各桿直接連接,桿件也可采用單角鋼,下弦桿及拉杄常用小圓鋼制作。輕型鋼屋架一般用于跨度較小(小于等于18m)。
起重量不大于5t的輕、中級工作制吊車和屋面荷奉輕的屋面結構中薄壁形緗鋼屋架:常以薄壁型鋼為主材,一般鋼材為輔材制作而成。它的主要特點是重量特輕,常用于做輕型屋面的支承構件
檀條:檀條是支承于屋架或天窗上的鋼構件,通常分為實腹式和桁架式兩種
鋼支撐:鋼支撐是指設置在屋架間或山墻間的小梁,用以支承椽子或屋面板的鋼構件,有屋蓋支撐和柱間支撐兩類。屋蓋支撐包括:①屋架的縱冋支撐;②屋架和天窗架橫向支撐;③屋架和天窗架的垂直支撐;④屋架和天窗架的水平系杄。鋼支撐用單角鋼或兩個角鋼組成十字開截面,一般采用十字交叉的形式。
鋼平臺:鋼平臺一般以型鋼作骨架,上鋪鋼板,做成板式平臺。
鋼梯子:工業建筑中的鋼梯有平臺鋼梯、吊車鋼梯、消防鋼梯和屋面檢修鋼梯等。按構造形式分有踏步式、爬式和螺旋式鋼梯的踏步多為獨根圓鋼或角鋼做成。
段制作:指由于構件重量大或制作不方便而分成幾部分制作,然后再組裝構件的制作方法
整體預裝配:指將分段、分件制作的構件在整體吊裝前試組合裝配以檢查構件制作的部分尺寸標準是否符合設計要求,在預裝配中發現問題可提前處理,避免吊裝時發生誤差,造成報廢
防鈣漆:為保護金屬面免受大氣,海水等侵蝕的涂料,主要由防銹顏料(如氧化鋅、鋅鉻黃、鉛釅鈣、鉛粉、云母、氧化鐵、鉛丹等)、千性油、樹脂和瀝青等經調制硏磨而成
金屬構件:也稱鋼構件,指用支承橋式起重機或電動單粱起重機的梁,鋼吊車梁般采用工字鋼
制動梁:指吊車梁旁邊承受吊車橫向水平荷載的梁。
制動板:指在制動梁復板上鋪設的錒板。
墻架:指由鋼柱、梁連系拉桿組成的承重墻鋼結構架。
墻架柱:指在墻架中承受軸冋壓力的長條形構件,一般為豎立,用以支承梁、桁架、樓板等。
墻架粱:是指在墻架中承受勺軸線不平行荷載的長親開構件,粱軸一般為水平方。
拉桿:是指安裝機械或建筑物上起牽引作用的桿形約件。
防風桁架:是桁架的一種,是支承山墻以承受風荷載的鋼構件。
擋風架:指釘擋風板、擋雨板等的鋼架。
擋風板:是指不保溫、不防寒蔽蓋的板開材料,木板、鐵皮、混凝土板皆可作擋風板。
梯子:是指供人上下的工具,用兩根柱做髙度的邊,中間按_定距離裝若于短橫桿或鋼板做成為上下踏步的金屬構件。有直梯和斜梯。
板式踏步:是指用鋼板做踏步板的踏步。
篦式踏步:是和鋼板網或圓鋼做成踏步板,故稱篦式踏步。
柵窗:足指用2506鋼窗料或扁鋼立桿,其立桿斷面尺寸為20mm(4~10)m,間距為120，芯桿傾斜角一般為60度~70度,做成的窗,
鋼漏斗:指工業廠房或構筑物內制作的大型鋼漏斗,供松散物質砂、石料等裝車運輸之用。
H型鋼:指用鋼板焊接成H開狀的半成品,供大型鋼柱中使用。
球節點鋼網架:指一_種常用的結構網架。以鋼球作節點,無縫鋼管作結構支架
中厚鋼板:指厚度在4m以上者稱中厚鋼板
